Yaesu FT-950 КВ/50МГц трансивер

RX3DTY
Picture of user

Очередной игрок от Yaesu рынка товаров средней ценовой категории, накрытый черной вуалью, ожидал своего представления всему миру еще задолго до официального открытия радиолюбительской ярмарки JARL 2007 года, где я впервые увидел коротковолновый радиолюбительский трансивер FT-950, который "разведка" называла "дитя FT-2000". Возможно, что FT-950 и является несколько упрощенной версией трансиверов из разряда "рабочих лошадок" Yaesu , но только однозначно не в самом плохом смысле. Имея на борту усилитель, обеспечивающий выходную мощность 100 Вт во всем диапазоне рабочих частот, широкодиапазонный приемник, автоматический антенный тюнер, а так же прочие функции, присущие трансиверам более высокого класса, у этого трансивера несомненно есть все шансы на то, чтобы заполнить пустующую нишу продуктовой линейки Yaesu, а так же занять свое место в сердцах радиолюбителей, которым требуется хороший трансивер в экономичной упаковке.

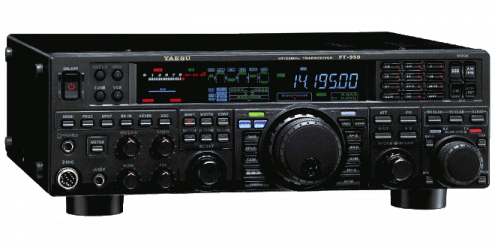

Внешний вид Yaesu FT-950



Первые впечатления

Когда трансивер FT-950 стоит рядом с FT-2000, наследственные признаки безусловно бросаются в глаза, но эта схожесть не ограничивается одними внешними признаками. FT-950 оснащен целым арсеналом средств для борьбы с помехами и улучшения качества сигнала, с которыми радиолюбители впервые познакомились на примере трансивера FT-2000, а так же  флагмане Yaesu - FTdx9000. Например, FT-950 оснащен цифровой системой шумопонижения (DNR ), построенной на основе алгоритмов, способных эффективно отделять полезный сигнал от шумов. Он так же располагает такой функцией, как CONTOUR, предназначенной для улучшения качества полезного сигнала и выделения его на фоне эфирных шумов и всевозможных помех.
FT-950 так же совместим с такими аксессуарами Yaesu, как блок управления данными (DMU-2000), предназначенный для визуализации работы трансивера на графическом мониторе. Кроме того, в трансивер можно устанавливать блоки μ-Tune - высокоточные моторизованные цепи преселектора, которые позволяют вытягивать из шума полезный сигнал и значительно ослаблять помехи. Мне приходилось сталкиваться в работе с модулями μ-Tune и эффект от их использования вполне очевиден. Однако, по причине того, что я не живу вблизи коротковолновой радиовещательной станции и других мощных источников электромагнитного излучения, мне не удалось в полной мере оценить всю мощь, которую предоставляет преселектор.
Будучи заметно меньше своего старшего брата, FT-950 тем не менее является вполне солидным устройством, которое может украсить собой рабочее место любого радиолюбителя. Единственной видимой причиной столь заметных различий в габаритных размерах является отсутствие в FT -950 встроенного сетевого блока питания. Это в какой-то мере может оказаться и преимуществом, потому что многие радиолюбители уже располагают довольно мощными источниками постоянного напряжения, которые используются для питания сразу нескольких устройств. Мне показалось, что FT-950 одинаково хорошо работает, когда питается от большого, тяжелого и мощного 35A Astron и от легкого и компактного импульсного блока Yaesu FP-1023.
Трансивер весом почти 10 кг мало кто решится назвать портативным, однако благодаря всем его функциональным возможностям, заключенным в значительно меньший объем, я бы все-таки отнес FT -950 к трансиверам, подходящим не только для эксплуатации в стационарных условиях, но так же годным для работы в поле, в условиях DXi -экспедиций и так далее. Трансивер имеет крепкие ножки, при этом передние регулируются по высоте, поэтому ни у кого не должно вызывать затруднения удобное расположение трансивера в рабочей позиции.
Для того, чтобы предложить трансивер со всем набором функционала, доступного в старших моделях трансиверов, FT-950 должен был быть удешевлен без утраты своих основных возможностей. Отказ от вышеупомянутого встроенного сетевого блока питания позволило снизить цену FT-950, наряду с заменой стрелочного индикатора FT -2000 на мультиметр с жидкокристаллическим дисплеем, который органично вписался в яркое и хорошо читаемое табло трансивера. При этом все измеряемые параметры остались неизменными - ALCi, параметры речевого компрессора, КСВ, а так же напряжение и потребляемый ток выходного каскада усилителя мощности трансивера.
Возможно, одно из самых ощутимых отличий FT-950 (а возможно, что нет - все зависит от ваших запросов и стиля работы в эфире) - это отсутствие второго приемника. Многие операторы скорее всего не придадут этому значения, потому что в трансивере есть два VFOi, что просто необходимо для работы на разнесенных частотах, в частности при работе с DX -корреспондентами, а так же теми из них, которые работают с территории, распределение любительских диапазонов которой несколько отличается от вашего.
Для того, чтобы связаться с DX-станцией, работающей на общий вызов, нужно просто нажать кнопку A-B, чтобы перевести частоту приемника на вторичный VFO и позволить оператору настраивать частоту передатчика на частоту, которую слушает DX-корреспондент, при помощи главного VFO. Повторное нажатие на эту кнопку возвращает трансивер к исходным настройкам частот, делая его готовым к прорыву сквозь свалку из станций. Удобная функция FT-950, которая так же доступна и в FT-2000 - кнопка TXW. Удерживание нажатой кнопки TXW, которая удобно расположена в левой нижней области относительно ручки настройки основного VFO, позволяет моментально поменять местами значения частот главного и вспомогательного VFO, делая возможным прослушивание частоты, на которую настроен передатчик трансивера. Отпустив кнопку, вы возвращаете комбинацию TX/RXi частот в исходное состояние и трансивер снова готов к работе на разнесенных частотах. Поскольку эта функция временная, она не позволяет трансиверу переходить в режим передачи пока нажата кнопка TXW, что предотвращает такие ошибки оператора, как неправильный выбор VFO.
На задней панели FT-2000 находятся разъемы для подключения внешнего УКВ трансвертера и внешней приемной антенны. Оба они отсутствуют на задней панели FT-950, что может быть проблемой для некоторых радиолюбителей, в зависимости от их предпочтений при работе в эфире.


Технические характеристики Значения, заявленные производителем Значения, измеренные в лаборатории ARRL
Диапазон принимаемых частот, МГц 0.03 - 56 соответствует заявленным, чувствительность ухудшается на частотах ниже 1 МГц
Диапазоны передатчика, МГц 1.8 - 2; 3.5 - 4; 5.3305; 5.3465; 5.3665; 5.3715; 5.4035; 7 - 7.3; 10.1 - 10.15; 14 - 14.350; 18.068 - 18.168; 21 - 21.45; 24.89 - 24.99; 28 - 29.7; 50 - 54 соответствует заявленным
Напряжение питания, В 13.8 соответствует заявленным
Потребляемый ток, А
прием (при наличии сигнала) - 2.1
передача (100 Вт) - 22
прием - 2
передача - 18
Виды модуляции SSBi, CWi, AMi, FMi, FSKi, AFSKi соответствует заявленным
Приемник   Испытания динамических характеристик приемника
Чувствительность в режимах CW/SSB при полосе пропускания 2.4 кГц и 10 дБ (S+N)/N, мкВ
Частота, МГц
0.5 - 1.8 4
1.8 - 30 0.2
50 - 54 0.125
Уровень собственных шумов (MDS), фильтр 500 Гц (*)
Частота, МГц Предус. выкл., дБм Предус. 1, дБм Предус. 2, дБм
1 -109 - -
3.5 -120 -129 -136
14 -119 -130 -137
50 -119 -130 -138
Коэффициент шума, дБ не указан 14 МГц, предусил. выкл/1/2: 29/18/7
Чувствительность в режиме AM при полосе пропускания 6 кГц и 10 дБ (S+N)/N, мкВ
Частота, МГц
0.5 - 1.8 28
1.8 - 30 2
50 - 54 1
10 дБ (S+N)/N, полоса 1 кГц, глубина модуляции 30%
Частота, МГц Предус. выкл., мкВ Предус. 1, мкВ Предус. 2, мкВ
1 12 - -
3.9 4.5 1.3 0.57
50 5.1 1.4 0.56
Чувствительность в режиме FM при полосе пропускания 15 кГц и 12 дБ SINAD, мкВ
Частота, МГц
28 - 30 0.5
50 - 54 0.35
12 дБ SINAD
Частота, МГц Предус. выкл., мкВ Предус. 1, мкВ Предус. 2, мкВ
29 2.2 0.58 0.27
52 2.7 0.75 0.28
Динамический диапазон по забитию не указан Динамический диапазон, дБ, полоса пропускания 500 Гц (*)
  Разнос 20 кГц Разнос 5/2 кГц
Частота, МГц Предус. выкл./1/2 (**) Предус. выкл.
3.5 129/127/126 112/97
14 128/127/127 111/98
50 125/125/123 114/98
Обратное преобразование шумов гетеродина (полоса пропускания 500 Гц), дБн не указано расстройка 20/5/2 кГц: -86/-69/-57
Двухсигнальное испытание интермодуляц. искажений
Частота, МГц / Предус. Разнос частот, кГц Уровень входного сигнала, дБм
3.5/Выкл. 20 -30
    -22
14/Выкл. 20 -25
    -18
    0
14/1 20 -35
    -25
14/2 20 -44
    -31
14/Выкл. 5 -29
    -20
    0
14/Выкл. 2 -49
    -35
    0
50/Выкл.   -33
    -25
Измер. уров. IMDi, дБм Измер. динамич. диап. IMD, дБ Расч. знач. IP3, дБм
-120 90 +15
-97   +16
-119 94 +22
-97   +21
-39   +20
-130 95 +13
-97   +11
-139 95 +4
-97   +2
-120 91 +17
-97   +19
-40   +20
-120 71 -13
-97   +4
-33   +16
-119 86 +10
-97   +11
Пересечение второго порядка, дБм не указано
Предус. выкл. Предус. 1 Предус. 2
+71 +71 +71
Подавление соседнего канала в режиме FM, дБ не указано разнос 20 кГц, предус. вкл.
29 77
52 79
Двухсигнальный динамический диапазон интермодуляц. искажений третьего порядка в режиме FM, дБ не указан предус. выкл.
Разнос, кГц Частота, МГц
20 29 77
20 52 78
10000 52 85
Чувствительность S-метра, мкВ не указана S9
Частота, МГц Предус.
14.2 выкл. 110
14.2 1 31
14.2 2 7.1
50 выкл. 136
50 1 38
50 2 6.7
Чувствительность шумоподавителя, мкВ
Режим Частота, МГц
SSB 0.1-1.8, 50-54 2
FM 28-30, 50-54 1
Режим Частота, МГц
SSB 14 0.55
FM 29 0.51
FM 52 0.44
Выходная мощность усилителя звуковой частоты 2.5 Вт на нагрузке 4 Ом, 10% коэффициента гармоник 3.1 Вт на нагрузке 4 Ом, 0.5% коэффициента гармоник (максимальная громкость)
Амплитудно-частотная характеристика ПЧ/ЗЧ не указана
Диапазон частот (Гц) по уровню -6 дБ (полоса, Гц):
CW: 449 - 948 (499)
Эквивалентная прямоугольная полоса, Гц: 493
USBi: 144 - 1707 (1563)
LSBi: 146 - 1742 (1596)
AM: 114 - 1826 (1712)
Подавление паразитных и зеркального каналов, дБ
HFi 70
50 МГц 60
1-я ПЧ 14 МГц 84
  50 МГц 62
Зеркальный канал 14 МГц 118
  50 МГц 71
Передатчик
Выходная мощность, Вт SSB, CW, FM: 100; AM: 25
Диап. Реж. Мин. Макс.
КВ SSB, CW, FM 4 108
  AM 3 42
50 МГц SSB, CW, FM 4 99
  AM 2 26
Подавление внеполосного излучения, дБ КВ: >60; УКВ: 65 КВ: >62; УКВ: 68
Подавление несущей, дБ > 60 КВ: 61; УКВ: 65
Подавление боковой полосы > 60 КВ: 65; УКВ: 68
Пересечение третьего порядка интермодуляц. искажений, дБ -31, средняя пиковая мощность 100 Вт Пересечение 3/5/7/9 порядка (худший результат):
КВ: -35/-40/-53/-56
УКВ: -34/-42/-52/-59
Диапазон регулировки скорости телеграфного ключа, WPM не указан 4 - 56
Характеристики ключевания не указаны см. Рис. 1 и 2
Время переключения передача - прием (от отпускания PTTi до 50% уровня громкости), мс не указано S9, 25 мс - подходит для AMTOR
Время переключения прием - передача (задержка передатчика), мс не указано SSB: 39; FM: 36
Уровень шума не указан см. Рис. 3
Габаритные размеры (высота Х ширина Х глубина), мм 114 Х 366 Х 315
Вес, кг 9.8 (без источника питания и аксессуаров)
(*) Первоначальные испытания показали низкие значения динамического диапазона по интермодуляц. искажениям, что свидетельств. о неисправности испытуемого трансивера. Последующие испытания уровня собственных шумов, нелинейности АЧХ и двухсигнальных интермодуляц. искажений проводились для другого трансивера (s/n 7L040087)
(**) Когда включен предусилитель 2, по умолчанию включается ФНЧ 15 кГц, в то время как при выключенном предусилителе или включенном предусилителе 1 - 3 кГц. Измерения проводились с установками по-умолчанию.



Эргономика

Очень эргономичный дизайн трансивера FT-950 превращает работу в эфире на нем в сплошное удовольствие. Некоторые редко используемые органы управления вынесены за пределы рабочей зоны, что не затрудняет к ним доступ в случае необходимости. Часто используемые органы управления выполнены в виде более крупных ручек и кнопок и расположены там, где к ним легко получить доступ. Самые обычные рутинные действия, такие как например переключение между антеннами, требует всего-навсего одного нажатия на кнопку, расположенную на лицевой панели трансивера.

Большая прорезиненная с рифленой поверхностью ручка главного VFO очень удобна и позволяет настраиваться на рабочие частоты с большим комфортом.

Рис 1. Форма первых двух точек в режиме CW при ключевании трансивера FT-950 в режиме полного дуплекса QSK внешним манипулятором. Скорость передачи 60 WPM. Верхний график отображает нажатие на ключ, нижний - высокочастотный сигнал на выходе трансивера.
Форма сигнала при ключевании

Она оснащена тормозом, регулировкой которого можно добиться желаемого усилия, которое необходимо прикладывать к ней при вращении. Аналогично трансиверам FT-2000 и FTdx9000, FT-950 оснащен ручкой настройки поменьше, которая расположена справа в нижней части лицевой панели трансивера. В более дорогих моделях трансиверов этой ручкой настраивается второй приемник иVFO B. В FT-950 эта ручка, обозначенная как CLAR/VFO B, используется для установки RITi/XITi, а так же настройки VFO B, когда вторичный VFO активирован. Так же как и в более дорогих трансиверах ручка CLAR/VFO так же используется для выбора ячеек памяти, а так же для быстрой перестройки приемника с шагом 1 МГц или 100 кГц. Ручка AFi GAIN и ее концентричный партнер RFi GAIN несколько крупнее остальных ручек, что позволяет сделать процесс точной регулировки легким и спокойным. Похожая кнопка, помеченная SELECT и расположенная слева от ручки основного VFO ниже группы из шести кнопок, которые активируют такие функции как сдвиг IFi, полоса IF, профиль полосового и режекторного фильтров и опциональные μ-Tune модули. Оператору достаточно нажать одну из шести кнопок чтобы выбрать функцию, а затем нажать ручку SELECT чтобы активировать или деактивировать выбранную функцию. Вращением ручки выполняется изменение настроек. Все настройки, сделанные по каждой отдельной функции, сохраняются при переключении на следующую функцию и восстанавливаются при повторном обращении к ней. Кроме того, в FT-950 есть возможность сбросить настройки в исходные значения - для этого предназначена кнопка CLEAR, которой нет в старших моделях трансиверов.
Удержание ручки SELECT в нажатом состоянии активирует доступ к функциям электронного телеграфного ключа с памятью. Основываясь на собственном опыте, могу сказать, что ключ достаточно легко программируется при помощи стандартных телеграфных манипуляторов, а так же нет ничего сложного в том, чтобы воспроизвести в эфир ранее записанный текст. Однако мне показалось, что функции записи и воспроизведения можно было бы разнести по разным органам управления, чтобы избежать случайного удаления ранее записанных сообщений. Со мной подобных неприятностей не произошло, но я легко могу себе представить как в пылу страстей, порой разгорающихся в эфире, оператор может промахнуться мимо кнопки выбора режима воспроизведения и попасть в кнопку записи, успев при этом нажать ручку SELECT раньше, чем ему станет понятно, что он ошибся.

Рис 2. Худший случай спектра FT-950 при тестировании внеполосного излучения. Эквивалентная скорость передачи 60 WPM. Разрешающая способность анализатора спектра 10 Гц, время измерения 30 сек. 100 Вт PEPi на 14.2 МГц
Внеполосное излучение

Для удобства при работе с телеграфным ключом можно использовать специальную клавиатуру FH-2, которая поставляется отдельно.
При помощи ручки SELECT так же осуществляется доступ к голосовым функциям трансивера FT-950 при условии, что в нем установлен модуль DVS-6. С этим модулем вы можете записывать и воспроизводить до 5 сообщений длительностью до 20 секунд.  Клавиатура FH-2 так же может оказаться полезной для управления голосовыми функциями трансивера. Следует отметить, что она даже более удобна, чем ручка SELECT и, кроме того, будет являться неплохим вложением денег, если вы в самом деле довольно активно используете в работе телеграфный ключ и цифровой магнитофон.
Работа с меню и методика настройки трансивера идентичны тем, которые реализованы в последних моделях Yaesu FT-450, FT-2000 - нажимаете кнопку MENU и при помощи ручки SELECT выбираете нужные пункты меню. Все 118 пунктов меню организованы в группы. Нажмите ручку SELECT и поворачивайте ее для того, чтобы прокрутить все группы (DISPLAY, MODE-SSB, TX-AUDIO и т. д.). Когда выбрана нужная группа, нажимаете SELECT еще раз и можете прокручивать все меню выбранной группы. Поворотом ручки CLAR/VFO B выбираются необходимые значения настроек по каждому пункту меню. Для того, чтобы сохранить сделанные изменения в настройках, просто нажмите и удерживайте нажатой кнопку MENU в течение 1 секунды.
В связи с тем, что пространство на лицевой панели очень ограничено, трансивер имеет дополнительные 4 выделенные вращающиеся ручки управления, помимо упомянутых выше TUNING и AF/RF GAIN - MIC GAIN, SPEED, MONI и SQL . Некоторые функции, традиционно решаемые при помощи органов управления, расположенных на лицевой панели трансивера, в данной модели вынесены в меню. Регулировка мощности передатчика в пределах от 5 до 100 Вт теперь осуществляется через соответствующий пункт меню. Это не доставит серьезных неудобств тем, кто редко изменяет уровень выходной мощности трансивера, а вот если по характеру работы в эфире вам необходимо часто менять выходную мощность - это может стать проблемой. Например, если вам необходимо снизить выходную мощность трансивера, чтобы подстроить внешний усилитель мощности или ручной антенный тюнер для работы на разных диапазонах. Параметры VOXi и скорость передачи в режиме CW так же устанавливаются при помощи меню.

Рис 3. Худший случай спектра FT-950 при тестировании композитного шума. Красная линия - 100 Вт PEP на 14.2 МГц
Композитный шум

Как у всех прочих моделей трансиверов Yaesu, в FT-950 имеется специальная кнопка C.S, которую можно запрограммировать для быстрого доступа к любому пункту меню, но только одному. Это конечно хорошо, но многие операторы предпочли бы иметь в своем распоряжении несколько таких кнопок, а еще лучше - возможность назначать различные функции одной или нескольким вращающимся ручкам. Например, может оказаться, что некоторым радиолюбителям было бы удобнее иметь под руками ручки VOX DELAY и RF POWER вместо SQL и SPEED.
Вам потребуется специальный 10-ти контактный кабель для подключения реле и системы ALC к внешнему усилителю мощности. Для упрощения решения этой задачи Yaesu предлагает в качестве опции специальный кабель, один конец которого оснащен специальным 10-ти контактным разъемом для подключения к трансиверу, а второй конец не разделан, чтобы к нему можно было подключить абсолютно любой разъем в зависимости от типа или модели используемого усилителя. Другая опция - это готовый кабель для подключения трансивера к полупроводниковому усилителю Yaesu VL-1000 "Quadra".
Руководство по эксплуатации трансивера Yaesu FT-950 представляет собой книгу, состоящую из 128 страниц, которая достаточно хорошо иллюстрирует и описывает все функциональные возможности трансивера. В руководстве описано все до мелочей, поэтому оно стоит того, чтобы на него потратить время и досконально изучить все возможности собственного трансивера, параллельно применяя новые знания на практике. Кроме печатной версии,Yaesu предлагает электронную версию этого документа в формате PDF , которую можно загрузить с сайта производителя. Это особенно удобно для того, чтобы быстро найти определенные интересующие моменты или же напечатать несколько страниц, чтобы держать их рядом с трансивером на рабочем месте.


Звучит превосходно

В эфире сигнал трансивера FT-950 звучит прекрасно без каких-либо дополнительных подстроек. Специально для тех, кто любит все подстраивать, FT-950 оснащен 3-х полосным эквалайзером, который позволяет подключить к нему любой микрофон, а так же подкорректировать любые индивидуальные особенности голоса оператора. FT-950 способен передавать наполненную звучанием разборчивую речь.

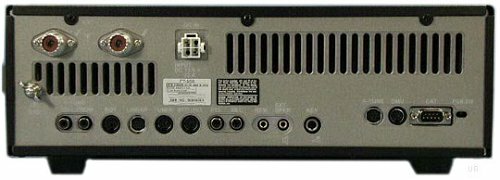

Рис 4. Задняя панель Yaesu FT-950
Задняя панель Yaesu FT-950

Однако, имея в своем распоряжении все те настройки, которые есть в в FT-950, можно легко добиться и обратного результата - сделать звук отвратительным. В любом случае, немного попрактиковавшись с различными настройками эквалайзера, вы сможете добиться положительных результатов.
Процессор речевых сигналов трансивера достаточно сложен и требует довольно аккуратного изменения настроек для нахождения оптимального их сочетания. В этом деле необходимо целиком полагаться на собственные уши или мнение друга, который сможет оценить сигнал вашего трансивера на тихом диапазоне, чем настраивать все в одиночку, полагаясь только на значения параметров и показания индикаторов.
В дополнение к уже упомянутому выше электронному телеграфному ключу с памятью, FT-950 обладает возможностью работы в режимах, устанавливаемых через меню, полу-дуплекс (управление режимом прием/передача при помощи ключа) и полный дуплекс (QSK - режим с прослушиванием эфира в паузах между отдельными посылками). Как показано на рисунках 1 и 2 характеристика ключевания очень похожа на характеристику FT-2000 без заметного укорочения первой посылки в режиме QSK.
В меню можно найти несколько интересных установок. Вы можете разрешить манипуляцию CW в режиме SSB либо на всех диапазонах, либо только на диапазоне 6 метров. Связи в смешанном режиме не так популярны на КВ диапазонах, как на УКВ. Эта опция позволяет вызвать телеграфом станцию, работающую телефоном, без переключения режимов, если у вас не получилось установить SSB связь. Еще одна опция меню позволяет управлять отображением сдвига частоты в режиме CW.
Подключения трансивера к аппаратуре для проведения связей в режимах телетайпа FSK и AFSK, при помощи звуковой карты компьютера, а так же для пакетной связи, осуществляются через разъем RTTYi/PKT, установленный на задней панели трансивера.  Он представляет собой 6-ти контактный mini-DIN разъем. В руководстве по эксплуатации есть вся необходимая информация по всем разъемам трансивера и их цоколевке. Все параметры режима RTTY, такие как полярность, сдвиг и тон, устанавливаются при помощи меню. Если управление PTT по каким-то причинам не доступно в режиме AFSK, то управлять режимами прием/передача  трансивера можно при помощи VOX.
Трансивер обеспечивает работу в режиме FM на диапазонах 10 и 6 метров. Репитерный сдвиг и частоты CTCSS кодера/декодера устанавливаются так же в меню.


Борьба с помехами

FT-950 предоставляет своему владельцу много из того, чем оснащены более дорогие трансиверы FT-2000 и FTdx9000. Так же как и в случае с более совершенными трансиверами, требуется определенное время для освоения всех этих современных новомодных средств цифровой обработки сигналов. Тому, кто не пожалеет времени и освоит в совершенстве весь тот функционал, который предлагает FT-950, должно безусловно понравиться то богатство возможностей, которыми обладает трансивер.
Выбор фильтров идентичен FT-2000. Базовая избирательность обеспечивается 15, 6 и 3 кГц полосовыми фильтрами. За выбор фильтров отвечает кнопка R.FLT и позволяет пользователю выбрать требуемый фильтр, либо предоставляет возможность трансиверу сделать это автоматически. Автоматический выбор фильтра выглядит так - 15 кГц для AM и FM, 6 кГц для SSB и 3 кГц для CW и RTTY . 15 кГц фильтр включается автоматически независимо от текущего режима трансивера, если выбран 2-й пред-усилитель или когда включен подавитель импульсных шумов.
DSP позволяет формировать фильтры самых разных конфигураций для самых разных режимов работы. Полосу пропускания фильтра можно менять с шагом 100 или 150 Гц, используя ручку WIDTH, либо можно включить самую узкую полосу пропускания, нажав на кнопку NAR. Заводские установки и настройки подсистемы DSP трансивера удовлетворят самого требовательного оператора, однако не вызовет никаких затруднений и процесс её точной настройки под собственные нужды.

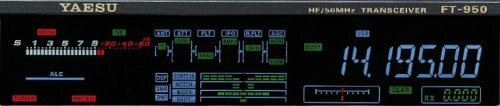

Рис 5. Дисплей Yaesu FT-950
Дисплей Yaesu FT-950

В дополнение к стандартным IF SHIFT и WIDTH органам управления, приемник оснащен некоторыми дополнительными функциями, позволяющими улучшить качество приема. Благодаря IPO, вы можете выбрать один из двух предварительных усилителя, либо вообще оставить их выключенными в зависимости от условий приема. Переключатель ATT позволяет установить величину затухания на уровне 6, 12 или 18 дБ.
В своем обзоре FT-2000D я описывал средства борьбы с помехами радиоприему как средства улучшения качества принимаемого сигнала. Усиление полезного сигнала и снижение уровня помех и шумов - отличная комбинация средств для комфортного прослушивания сигналов радиостанций. Независимо от условий эксплуатации трансивера, для получения максимальной отдачи от трансивера просто необходимо очень детальное ознакомление со всеми средствами борьбы с помехами, которыми он оснащен.
Функциями CONTOUR и DNR я активно пользовался еще в FT-2000, потому что их сочетание предоставляет уникальные возможности по изоляции от помех полезного сигнала. Для того, чтобы получить максимум возможностей от FT-950 обязательно нужно экспериментировать со всеми этими средствами цифровой обработки сигнала.
Ручка CONTOUR позволяет оператору перемещать "низкодобротный режекторный фильтр" в пределах полосы пропускания с тем, чтобы ослабить или наоборот усилить отдельные участки частот, попадающие в полосу пропускания ПЧ. Модифицируя таким образом АЧХ приемника, можно улучшить читабельность полезного сигнала. Функция доступна посредством нажатия кнопки и настраивается при  помощи ручки SELECT. По моему мнению CONTOUR - это одно из лучших средств обработки сигналов для повседневного использования. Именно по этой причине я запрограммировал кнопку C.S на быстрый доступ к опциям меню функции CONTOUR.


Система шумопонижения

Цифровая система снижения шума (DNR) - это функция цифровой обработки сигнала, построенная на основе 16 независимых уникальных алгоритмах, направленных на борьбу с шумами различной формы.DNR можно быстро включить при помощи специальной кнопки, но ее регулировки, в отличие от дорогих трансиверов, придется выполнять при помощи соответствующих пунктов меню. Несмотря на видимые неудобства, это не сильно повлияет на ваше удобство работы, потому что однажды настроенная DNR не так часто требует подстройки.
Так же как и FT-2000, FT-950 имеет 2 режекторных фильтра по ПЧ. Вручную фильтр включается и настраивается при помощи ручки SELECT. По характеристикам они схожи - мы намерили глубину подавления фильтра более 60 дБ. Кроме того, настраиваемый вручную режекторный фильтр очень хорош для удаления какого-нибудь одного источника помехи, попадающего в полосу пропускания приёмника.
Дополнительно трансивер оснащен цифровым режекторными фильтром (DNF), предназначенным для автоматического удаления нежелательных сигналов и шумов, попадающих в полосу пропускания. DNF включается путем нажатия на ручку SELECT и вращением ее до появления соответствующих пунктов меню, позволяющих включить или выключить DNF. К сожалению, как нами было установлено еще во время подготовки обзора FT-2000, DNF работает не совсем так, как хотелось бы в условиях множества различных источников помех и шумов в полосе пропускания приемника. DNF трансивера FT -950 довольно успешно справился с одним нежелательным сигналом, ослабив его на 60 дБ. В более сложных условиях при наличии нескольких источников помех DNF вызывает искажения сигналов. Так же, DNF можно включить или выключить независимо от режима работы трансивера, поэтому в режиме CW он запросто может настроиться на полезный телеграфный сигнал и задавить его. Все настройки DNF сохраняются в памяти отдельно по каждому VFO.


Заключение

Оснащенный по последнему слову техники, вооруженный самыми современными средствами цифровой обработки сигналов, FT-950 отлично подходит как на роль основной радиостанции, так и на роль запасного аппарата, а так же готов эффективно работать в самых сложных соревнованиях. Он способен удовлетворить как начинающих радиолюбителей, так и самых искушенных и требовательных их представителей.



Норм Фусаро (W3IZ), помощник руководителя (QST 2008/03)
